ups电源单相交流输入首先进入输入板

来源:UPS电源 发布时间:15/07/2022 浏览次数:

ups电源单相交流输入首先进入输入板。输入板的主要功能是输入防雷和EMI滤波。功率因数校正部分采用了BOOST电路,平均电流型控制方法,把单相交流输入变换成稳定的直流400V输出,同时把输入电流校正成为正弦波,使输入功率因数接近于1,输入电流的总谐波失真小于5%。DC/DC变换电路采用了可靠的双管正激变换电路,通过高频PWM变换,把直流400V变换为稳定的直流48V。DC/DC部分采用了先进的双环控制,使系统具有良好的动态特性。当多个整流器模块并联时,均流电路会把本模块的电流和均流总线的电压比较,利用该误差来调节整流器模块的输出电压,从而达到均流的目的。整流器模块利用15芯或16芯的信号接口实现系统的三遥功能。

ups电源单相交流 输入涉波 功率因数,ups电源要如下性能特点如下。

(1)交流输入过压保护。当交流输入电压高于270V±5V时,整流器自动关机保护,交流恢复正常时,整流器正常工作。

(2)交流输入欠压保护。当交流输入电压低于170V±5V时,整流器自动关机保护,交流恢复正常时,整流器正常工作。

(3)直流输出过压保护。当整流器的输出电压大于58V时,整流器自动关机保护,并闭锁、需要交流断电后,再上电才可以恢复输出。故障排除后,需要人工重新启动。

(4) PFC输出过压保护。当PFC的输出超过450V时,PFC部分保护,同时关闭整流器的散热器的温度高于85℃时,整流器自动关机保护;当温度低后整流器慎复工作 生领路放障时整流器自动进行关机保护,故障消除

(6)过流保护

(7)跟流保护 当整流器模块的幅出超过频定输出电流能力时,整流器限流工作,当输出电压低于30V时,输出电流执行同缩特性,直至短路时维持一个很小的电流。

(8)“摇”功能。整流器模块通过15芯成16芯信号接口实现该功能遥信量包括限流状态、交流输入状态、直流输出状态:遥测量包括直流输出电流:遥控量包括遥控开关机、均浮充

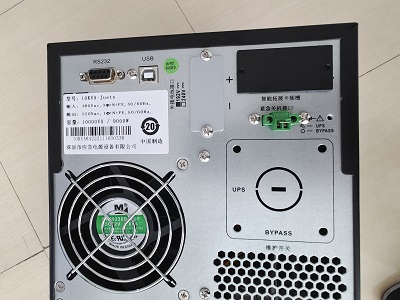

ups电源 (5).jpg

ups电源主要性能指标如下

(1)输入电压:单相三线,170V-270V,

(2)输入频率:45Hz-65Hz

(3)效率:>90%(额定条件下)。

(4)功率因数:>0.995(额定条件下)。

5)负载效应:不超过直流输出电压整定值的±0.5%。

(6)源效应:不超过直流输出电压整定值的±0.1%。

(7)温度系数:不超过直流输出电压整定值的±2%%(1/℃)。

(8)稳压精度:不超过直流输出电压整定值的±0.6%。

(9)动态指标:负载效应恢复时间不大于200s,超调量不超过直流输出电压整定值的±5%;开机过冲幅度最大峰值不超过直流输出整定值的±10%;启动冲击电流不大于最大输入电流有效值的150%。

(10)绝缘强度:交流电路对地、交流电路对直流电路应能承受50Hz、1500V交流电压Imin,无击穿、无飞弧现象,漏电流小于30mA。直流电路对地应能承受50Hz、500V;交流电压1min,无击穿、无飞弧现象,漏电流小于30mA。

(11)绝缘电阻:在正常大气压下,相对湿度为90%、环境温度为28℃~30℃,实验电压为直流500V时,整流器主回路的交流部分和直流部分对地,以及交流对直流部分的绝缘电阻均不低于2M1。

ups电源 (2).jpg

ups电源监控模块实时检测电源的运行状态并接受集中监控后台的监控,监控单元采用内置CPU的数据处理板,将处理好的数据通过串口送往后台进行分析和处理,并靠后台的些控制命令加以判断和执行。硬件系统包含后背板(BACK)、数据处理板(PMS)、液晶显示控制板(DLY)和指示灯复位板IED)后背板负责监控系统所有信号的输入、输出,所有的模拟信号在该板上转化数字信号后,再通过接口芯片传给数据处理板进行数据处理,数据处理板负责监控系统的所有数据处理,是监控系统的核心、监控系统的通信控制也在该板上处理。液晶控制板负责控制系统的液晶显示,包括控制数据接口和提供液晶背光电源等。指示灯复位板负责监控系统的灯板显示和复位键的安装固定,其结构简单,电路可靠。监控系统硬件组成原理图如8-16所示。


ups电源系统主要完成如下功能。

(1)数据采集及处理。交流配电单元,直流配电单元,整流器(最多可达到及12个)的实时数据检测,根据用户的具体设定进行处理。

(2)人机交互界面。采用全汉字化、全菜单式的人机交互界面,操作力求方便可靠,用户可利用该人机交互界面设定各个极限值、保护值,设置系统的重要参数,显示当前系统的各个状态和数据(在V2.21以后的版本可支持中英文界面)。

(3)通信功能。通过RS-232或Modem接口与近端/远端PC机相连,向PC机传输现场数据和状态,接受来自PC机的控制指令并加以执行,必要时还可利用RS-485接口并联管理多个动力设备和其他设备。

(4)报警管理和保护功能。根据用户的设定值管理,处理实时采样数据。当有不正常的情346 况发生时,主动向上报警,并对当前的故障情况予以记录保存,需要时传输给PC机维护平台。当AC/DC开关整流器模块发生故障时,自动关断故障模块保护模块的安全,并向上报警。

(5)蓄电池管理功能。

ups电源蓄电池的管理分为三部分。

1 蓄电池充电电流管理。蓄电池充电电流管理是指在充电电流大于蓄电池允许的电流值(由用户在监控单元上设定)时,监控系统自动关闭整流器,减小蓄电池的充电电流,直到充电电流符合要求为止,在充电电流小于要求的最大值一定范围时,监控系统自动开启整流器。在均充的结束阶段,监控系统根据充电电流的大小自动由均充转为浮充。

2蓄电池的保护功能。当市电断电时,系统自动切换为蓄电池供电,监控系统监测输出电压、当蓄电池电压下降到一定程度时(可由用户自行设定)发出报警;当蓄电池进一步放电,蓄电池电压低于用户设定值时,可按用户需求先切断一部分次要负载,直到蓄电池电压低到最终的保护电压再切断蓄电池对负载的供电,保护蓄电池不致过放电而损坏。

3蓄电池均充管理功能。监控系统可以根据用户设置按照设定时间和设定周期对蓄电池进行均充处理,或按照放电电压低到一定程度决定是否均充。
